在现代工业与建筑配电系统中，低压成套开关设备作为电能分配、控制与保护的核心，其可靠性、安全性与智能化水平至关重要。其中，GCK、GCS等抽出式（抽屉式）低压配电柜，以其结构紧凑、操作安全、维护方便、扩展灵活等突出优点，已成为主流的配电与控制解决方案。本文旨在探讨此类成套设备，特别是进出线柜与控制柜的研发重点与技术发展趋势。

一、 设备概述与核心特点

GCK、GCS均属于国内广泛使用的标准化低压抽出式开关柜型号。它们通常由垂直安装的金属框架、水平分隔的功能单元（抽屉）以及母线系统构成。

• GCK抽出式开关柜：较早推出的型号，结构坚固，通用性强。其抽屉单元分为功能单元（如断路器抽屉）和母线单元，回路方案组合灵活，适用于作为配电中心的进线、联络及大容量馈电。

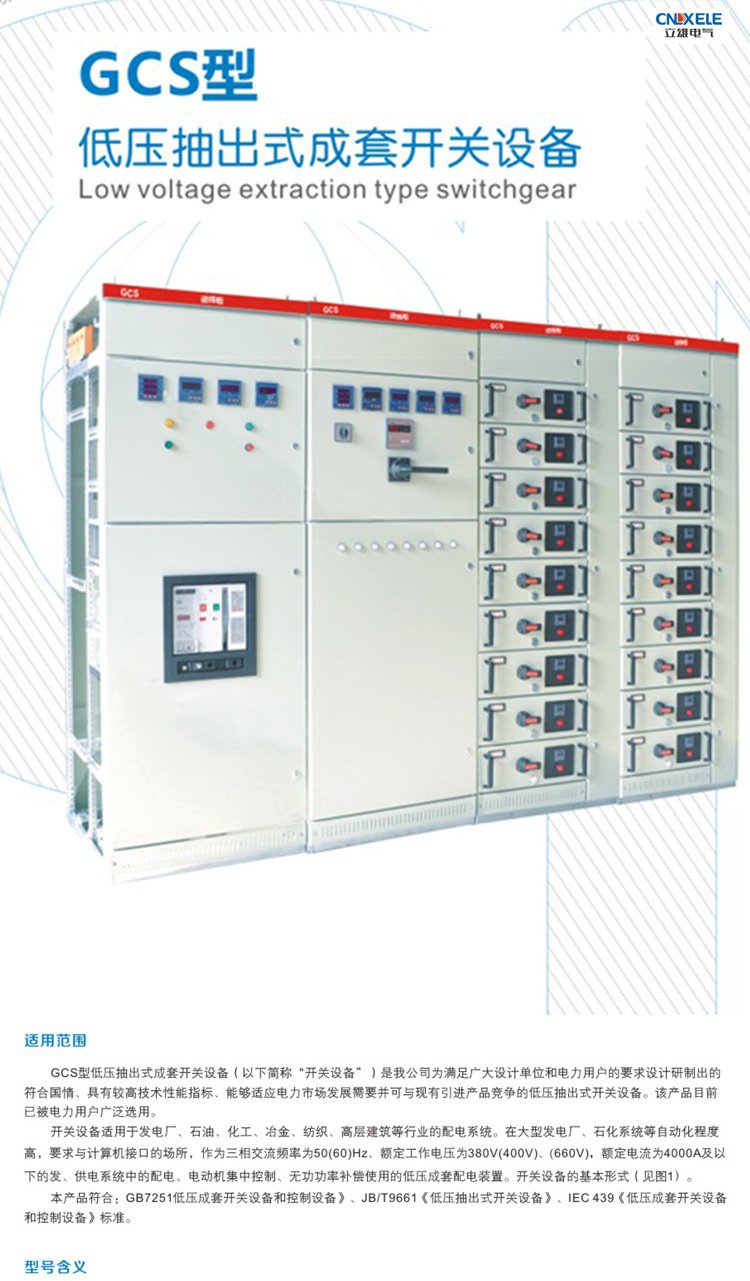

• GCS低压抽出式开关柜：在GCK基础上优化设计，采用了更先进的拼装式框架结构和高强度型材。其显著特点是采用了“C”型材立柱，使得安装更加模块化；抽屉推进机构更为精密，联锁可靠，相同尺寸下可安装更多回路，空间利用率高。

两者的核心优势在于“抽出式”设计：将断路器、接触器、保护继电器等主要电器元件安装在可独立抽出的功能抽屉中。工作时，抽屉处于“工作位置”，主回路和二次回路均可靠接通；检修时，可将其移至“分离位置”或完全“抽出柜外”，实现安全隔离，极大地提高了供电连续性和维护效率。

二、 成套设备研发的关键领域

1. 结构设计与工艺研发：

• 柜体强度与精度：研发重点在于采用优质冷轧钢板或新型合金材料，通过先进的数控钣金加工、柔性生产线和模块化设计，确保柜体尺寸精确、强度高、接地连续性良好。

• 抽屉单元可靠性：优化抽屉的推进机构、联锁装置和插接件。确保一次动、静触头插接紧密、接触电阻低、耐受短路电流冲击；二次插件接触可靠，具备防误插功能。联锁系统必须满足“五防”要求，防止带负荷抽插。

• 散热与降噪：研究柜内气流组织，优化散热风道设计，确保大电流回路温升达标。通过结构优化减少电磁振动噪音。

1. 电气性能与智能化研发：

• 母线系统：研发低阻抗、高短时耐受电流能力的母线排（如采用铜覆铝或全铜材质），优化排列方式以减少涡流损耗和相间电动力。

• 保护与控制集成：集成智能型框架断路器、塑壳断路器及电动机保护控制器。研发基于现场总线（如Modbus, Profibus, Ethernet/IP）的数字化接口，实现“三遥”（遥测、遥信、遥控）功能，为智能配电系统提供数据基础。

• 进出线柜专项研发：对于进线柜，重点研究双电源自动转换（ATS）、母联备自投逻辑的集成与优化；对于出线（馈线）柜，则侧重于多回路监控、电能质量监测（如谐波分析）以及选择性保护配合的精细化设置。

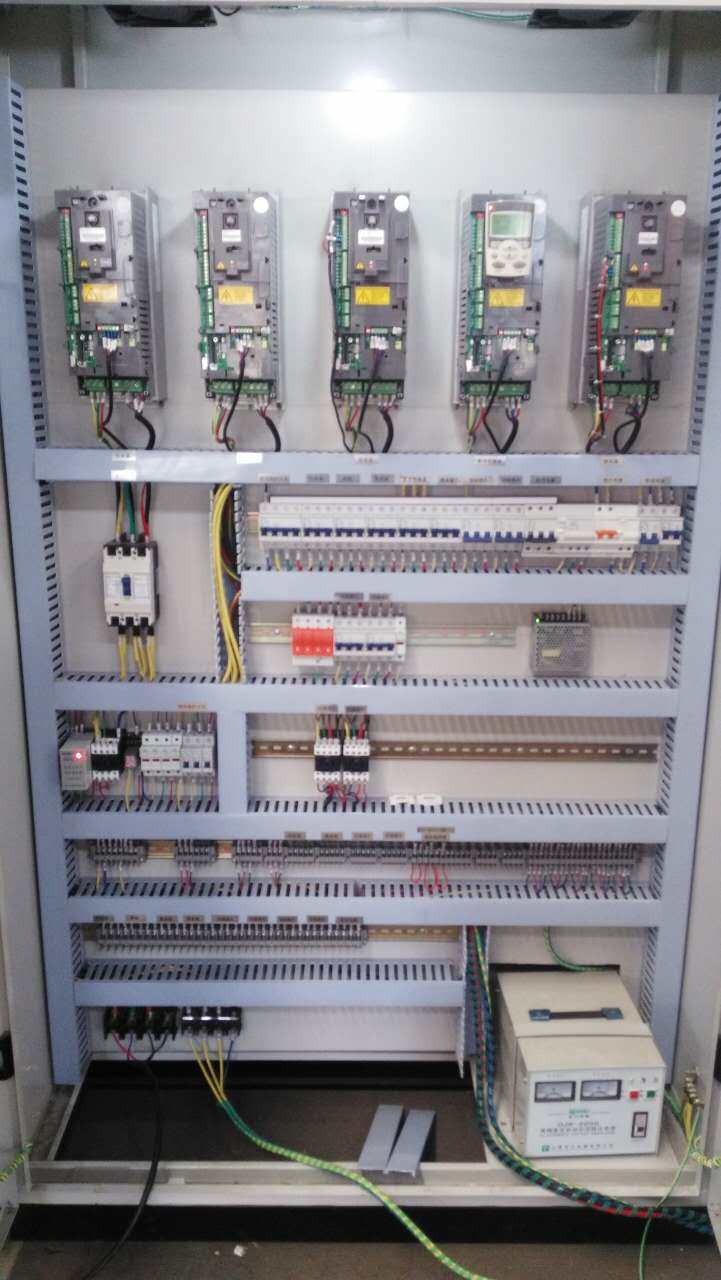

3. 控制柜的专项研发：
作为电动机控制中心（MCC）或工艺过程控制核心，控制柜的研发更侧重于：

• 模块化与标准化：设计通用的软启动器、变频器安装模块，简化接线，便于快速配置。

• 智能马达管理：集成具备完善保护、诊断和通信功能的智能马达保护器，实现电机运行状态的全面监控和预测性维护。

• 人机交互与诊断：配备触摸屏或文本显示器，提供直观的设备状态、故障报警和历史数据查询界面。

三、 未来发展趋势

1. 数字化与物联网融合：设备将深度集成传感技术，全面采集电气参数、温度、局放等信息，并通过边缘计算和云平台实现能效管理、故障预警和生命周期管理。
2. 小型化与高密度化：随着元器件技术的进步，设备体积将更小，单位面积内安装容量和回路数将进一步提升。
3. 安全与环保：研发重点包括进一步提高电弧故障防护等级（如AFDD技术应用）、采用环保型绝缘材料以及提升设备的全生命周期绿色属性。
4. 标准化与定制化平衡：在核心结构标准化的基础上，通过软件配置和模块组合，更高效地满足用户个性化的控制逻辑与通信需求。

GCK、GCS等抽出式低压成套开关设备的研发，是一个集材料科学、电气工程、机械制造与信息技术于一体的系统工程。持续的技术创新不仅着眼于提升单柜的电气与机械性能，更致力于使其成为智能配电网络中可靠、高效、互联的节点，为工业4.0和智慧城市的基础设施建设提供坚实的动力保障。
